Badanie termowizyjne to coraz popularniejsza metoda diagnostyczna wykorzystywana w fotowoltaice. Pozwala w sposób szybki i nieinwazyjny ocenić stan techniczny instalacji, wykryć wady oraz potencjalne zagrożenia, które mogą wpłynąć na wydajność i bezpieczeństwo systemu. Poniżej przedstawiamy szczegółowe informacje, dlaczego warto uwzględnić termowizję podczas przeglądu PV.

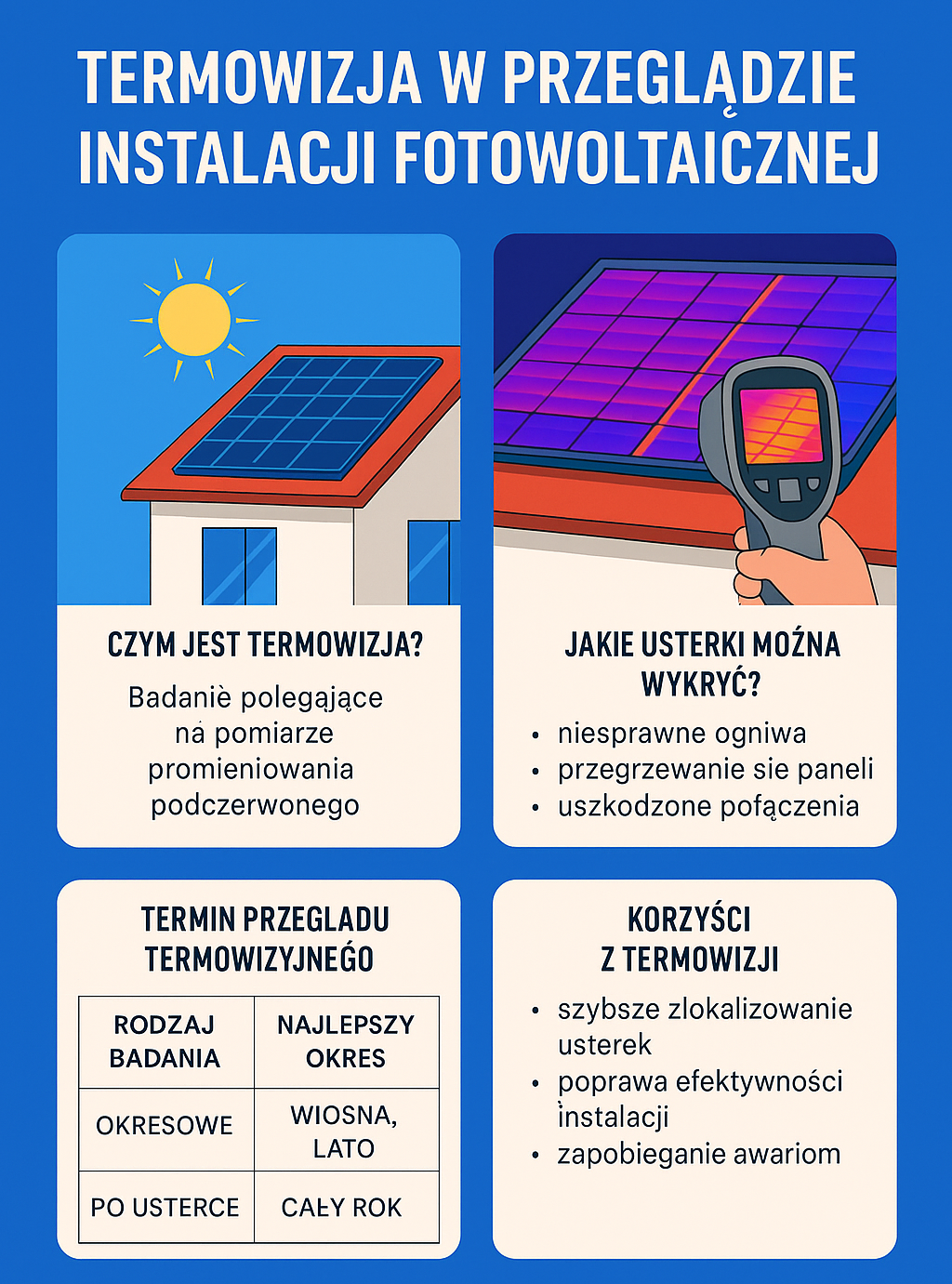

Czym jest termowizja i jak działa w kontekście instalacji fotowoltaicznej?
Badanie termowizyjne znajduje coraz szersze zastosowanie nie tylko w przemyśle czy budownictwie, ale także w sektorze OZE. W fotowoltaice jest niezastąpione w ocenie kondycji instalacji bez potrzeby ingerencji w jej strukturę. Umożliwia ono szybką i bezdotykową kontrolę dużej liczby modułów w krótkim czasie, co czyni je niezwykle efektywnym narzędziem serwisowym.
Termowizja to technika obrazowania temperatury na powierzchni obiektów za pomocą kamery na podczerwień. W kontekście instalacji fotowoltaicznych pozwala zidentyfikować miejsca o podwyższonej temperaturze (hot spoty), które mogą świadczyć o nieprawidłowej pracy paneli, uszkodzeniach lub wadach montażowych. Kamery termowizyjne wykrywają różnice temperatur rzędu setnych części stopnia Celsjusza, co umożliwia wczesną diagnozę problemów.
Jakie usterki można wykryć dzięki badaniu termowizyjnemu paneli PV?
Termowizja pozwala zlokalizować nie tylko fizyczne uszkodzenia paneli, ale także problemy wynikające z niedoskonałości instalacyjnych czy degradacji materiałów. Dzięki niej serwisant może określić, które elementy wymagają natychmiastowej interwencji, zanim dojdzie do trwałego uszkodzenia lub obniżenia wydajności całego systemu.
Dzięki badaniu termowizyjnemu można wykryć wiele usterek i anomalii, które trudno zauważyć przy klasycznym przeglądzie wizualnym lub elektrycznym. Oto przykładowa tabela:
| Wykryta anomalia | Możliwe przyczyny | Potencjalne konsekwencje |
|---|---|---|
| Hot spoty | Uszkodzone ogniwa, mikropęknięcia | Spadek wydajności, przegrzanie |
| Przegrzewające się złącza | Luźne połączenia, zużycie materiału | Ryzyko pożaru, przerwy w pracy |
| Nierównomierna temperatura | Zacienienie, zabrudzenia paneli | Obniżenie efektywności produkcji |
Wczesne wykrycie tych problemów pozwala na ich szybką eliminację i zapobiega długofalowym stratom energetycznym i finansowym.
Termowizja a tradycyjny przegląd fotowoltaiki – czym się różnią?
Obie metody wzajemnie się uzupełniają. Tradycyjny przegląd pozwala wykryć wady widoczne gołym okiem oraz błędy w parametrach elektrycznych. Z kolei termowizja daje pełniejszy obraz – potrafi wskazać problemy, które w przeciwnym razie pozostałyby niewidoczne aż do momentu poważniejszej awarii.
Tradycyjny przegląd polega głównie na ocenie wizualnej i elektrycznej instalacji PV. Termowizja wprowadza zupełnie nowy wymiar diagnostyki, bazując na analizie cieplnej. Poniższa tabela przedstawia główne różnice:
| Rodzaj przeglądu | Zakres badania | Metoda | Efektywność wykrywania usterek |
| Tradycyjny przegląd | Wizualny, elektryczny | Oględziny, pomiary napięcia | Średnia |
| Przegląd z termowizją | Termiczne i wizualne | Kamera termowizyjna | Wysoka |
Termowizja znacząco zwiększa skuteczność audytów, pozwalając precyzyjnie lokalizować ukryte usterki.
Kiedy najlepiej przeprowadzić badanie termowizyjne instalacji PV?
Oprócz korzystnych warunków pogodowych, warto również zadbać o odpowiednie przygotowanie instalacji – panele powinny być czyste, a system pracować z pełnym obciążeniem. Pozwoli to uzyskać najbardziej wiarygodne i reprezentatywne wyniki diagnostyczne.
Badanie termowizyjne najlepiej przeprowadzać w słoneczne dni, przy wysokiej irradiancji (natężeniu promieniowania słonecznego). Tylko wtedy różnice temperatur na powierzchni paneli są na tyle wyraźne, by umożliwić dokładną diagnostykę. Idealny czas to okres wiosenny i letni, między godziną 10:00 a 15:00.
Warto też uwzględnić termowizję po ekstremalnych zjawiskach pogodowych (np. gradobiciach), przy znacznym spadku wydajności systemu lub przed sprzedażą/zakupem nieruchomości z PV.
Przebieg termowizyjnego audytu fotowoltaiki – krok po kroku
Wszystkie kroki w badaniu powinny być przeprowadzane przez certyfikowanego specjalistę, który dysponuje sprzętem o odpowiedniej czułości i rozdzielczości. Istotna jest również interpretacja wyników – to właśnie ona decyduje o skuteczności późniejszych działań serwisowych.
- Wstępna analiza dokumentacji technicznej instalacji.
- Oględziny wizualne paneli, konstrukcji i okablowania.
- Kalibracja kamery termowizyjnej i pomiar warunków otoczenia.
- Rejestracja obrazów termicznych paneli oraz komponentów systemu.
- Analiza wyników i identyfikacja nieprawidłowości.
- Sporządzenie raportu z dokumentacją fotograficzną i zaleceniami serwisowymi.
Taki audyt pozwala nie tylko wykryć problemy, ale także udokumentować stan instalacji PV w sposób wiarygodny i technicznie precyzyjny.
Termowizja w fotowoltaice a bezpieczeństwo i wydajność instalacji
Regularne wykorzystanie kamer termowizyjnych jako elementu rutynowych przeglądów staje się standardem w profesjonalnym utrzymaniu instalacji PV. Pozwala to na szybkie reagowanie na symptomy problemów i utrzymanie wysokiej sprawności systemu przez długie lata eksploatacji.
Wysoka temperatura to jeden z najczęstszych zwiastunów potencjalnych usterek w instalacjach elektrycznych. Dzięki termowizji możliwe jest szybkie wykrycie elementów przegrzewających się, co znacznie zmniejsza ryzyko pożaru. Ponadto wykrycie niedziałających ogniw lub słabych połączeń wpływa bezpośrednio na poprawę wydajności całej instalacji.
Termowizja jest więc nie tylko narzędziem diagnostycznym, ale też skutecznym sposobem na zwiększenie bezpieczeństwa i rentowności inwestycji w PV.
Ile kosztuje termowizja instalacji fotowoltaicznej i czy się opłaca?
Dodatkową wartością badania jest jego uniwersalność – można je wykonać zarówno w przypadku mikroinstalacji na dachach domów jednorodzinnych, jak i dużych farm fotowoltaicznych. Skalowalność tej technologii sprawia, że jest dostępna dla każdego użytkownika PV.
Cena badania termowizyjnego zależy od wielkości instalacji, lokalizacji oraz zakresu audytu, ale standardowy koszt to 300–800 zł netto.
Korzyści z wykonania badania:
- Zapobieganie kosztownym awariom
- Wydłużenie żywotności komponentów PV
- Zwiększenie efektywności systemu
- Wzrost bezpieczeństwa przeciwpożarowego
- Wartościowy raport techniczny przy sprzedaży nieruchomości
W porównaniu do potencjalnych strat związanych z niewykrytą usterką, inwestycja w termowizję szybko się zwraca.
Podsumowanie
Termowizja to obecnie jedno z najskuteczniejszych narzędzi diagnostycznych w fotowoltaice. Umożliwia precyzyjne i nieinwazyjne wykrywanie usterek, zwiększa bezpieczeństwo użytkowania instalacji i optymalizuje jej wydajność. To element przeglądu, który zdecydowanie warto uwzględnić – niezależnie od tego, czy jesteś właścicielem instalacji PV, kupujesz nieruchomość z panelami, czy po prostu dbasz o bezawaryjną eksploatację systemu.
FAQ
1. Jak często powinno się wykonywać badanie termowizyjne instalacji PV?
Rekomenduje się wykonanie takiego badania raz na 1–2 lata w ramach przeglądów okresowych lub każdorazowo po ekstremalnych warunkach atmosferycznych.
2. Czy termowizja jest obowiązkowa przy przeglądzie instalacji fotowoltaicznej?
Nie, nie jest obowiązkowa, ale coraz częściej zalecana – zwłaszcza w przypadku spadku wydajności systemu, podejrzenia usterek lub przed sprzedażą nieruchomości.
3. Czy można samemu wykonać badanie termowizyjne?
Tylko częściowo. Tanie kamery termowizyjne w smartfonach mogą pomóc wstępnie ocenić stan instalacji, ale pełnowartościowy audyt powinien przeprowadzić certyfikowany specjalista z odpowiednim sprzętem.
